FIAT

ルノー(フランス車)以外のネタをひとつ。





ABARTH 500


新車登録から3年半、
ラジエターの水(液)が減るとのことで診てみました。






ん~、確かに漏れてますな。
(ピンクの液体がLLC)

オイルクーラー付近から漏れてるようなので
最初はちょっと簡単に考えてましたが、コレがまた・・・・・・・・・・

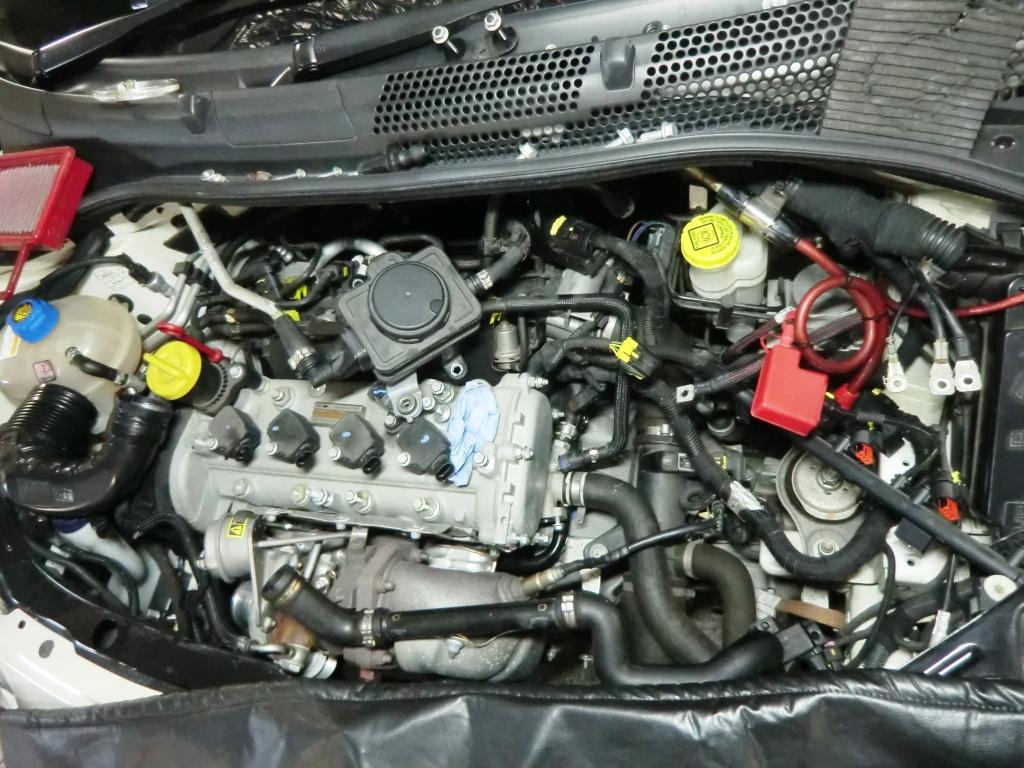

このクルマター坊ターボが付いてるので(エンジンルームは狭い・・・)
パイピングやらオイル、水の配管やらで「ココッ!」っていう漏れ箇所の特定が
鏡なんかを使っても中々難しく。。。。。

オイルクーラー付近だけど
オイルクーラー自体では無さそうなので(その上辺り)

やむなくこの↑配管だらけのオイルクーラー&ブロックASSYを外してからの原因探求。



とりあえず周辺のパイピングなどを外してスペースを確保。



ホントはタービンやフロントパイプを外すと
もっと作業スペースが出来てよかったんでしょうけど、
ソコまでやるとmore大変そうなのでほぼ手探り状態で・・・。

それに配管がフレキシブルではないので、脱着は結構難儀(汗)


脱着だけどパッキン類はモチロン全交換。
(その数たくさんw)

これだけパッキンとかたくさんあると、
組む時「漏れないでね~♪」と願いながら組む(笑)




やっと漏れ箇所発見!






ウォーターポンプ後ろ側のパイプが刺さっているつなぎ目。
とりあえず漏れ箇所がわかってホッと一息 (´`)=3
(ここまで約3時間w)

ルノーでもこのあたりはでっかいOリング使ってますが
今まで漏れて修理した経験はないなぁ~。
上の画像見ると、パイプが部妙にナナメに刺さってるように見えませんか~?


さて、原因もわかったので部品注文して
ひとまずクルマは押して移動。
他の部品も含めて2日ほど待っている間に他の作業をしてましたが
パイプを外して(ずらして)パッキンを交換するだけの単純作業で
自分も楽観的に考えてました・・・・・




が、やっぱり世の中そうは甘くない!(笑)

このパイプ、3箇所くらいボルトでクランプされてるんですが
そのボルトを外すのにまた色々外さなくては・・・・・・



バッテリーからなにから、
ちょっとした作業でもエンジンルームが狭いと外す部品も多くなり、
ターボが付いてるとなおさら・・・・・。
最近はドコのクルマも排気量ダウンサイジング&ターボもしくはツインチャージャー
なんていうのが増えてきましたが、
数百円の部品交換でも工賃高いなんて思わないでね~ 060.gif


あ、余談ですがこんなニュースも気になったりして。



結局原因のパッキンを交換するまでに外したパーツ↓。





途中でタービンも外したい衝動を抑えながらw
外すことなくココまでたどり着きました。
(組むこと考えたらやっぱり外したい!(爆))


結構長いこと刺さってましたね~。
パイプはこの状態まで、全部外すにはやっぱりター坊が邪魔で。。。。。

パッキンはコレ↓




そのパイプが刺さっていたエンジンブロック側↓


このまま組むと近いうちにまた漏れると思われるので(モ~イヤだ(爆))






ツルツルピカピカにしてから組み付けます。
(漏れるな!という念がコモッテマス)




あとは元通りに組んで、
ラジエターのエア抜きをやって終了~♪




オマケ




メーカーによってコネクターのロック方法って様々。
知恵の輪得意だったら悩まずに済むんでしょうねw



このクルマはESSEESSE KIT付。


エアクリはBMC ♪







※基本的なエンジン設計が旧いからなのか
 タイミングベルトの交換サイクルは未だ短いようですね。
 (ベルトが細いから?)

ラテンバンザイ!


色々勉強になりました~ d(^^*)
(2013年1月のお話し(笑))
