ビックスロットル!

ソットバンと・・・・・暮らして2日目?(笑)




こんなのを取り付けさせていただきました↓

↑右がノーマル、左がホニャララ(笑)


コチラ↓がノーマル。

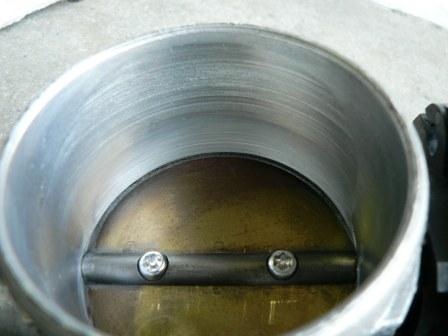

そしてコレ↓が加工されたもの。

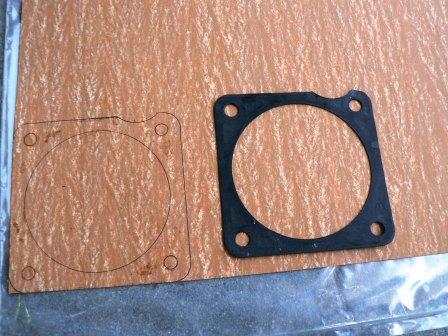

ガスケット(パッキン)は自作!


おぉ~、
吸い込まれるぅ~。。。



バタフライはそのままで
ノーマルの画像の黒い(汚れ)部分は
表も裏も若干テーパー状(絞りぎみ)になっていて
その部分を”ズドーン”と削って全体的に吸入量を増やしてあります。

コレがまた、
ちょーど良くトルクが出てるんですね~ ( ̄ー ̄)ニヤリッ

バタフライまで大きくしてしまうと
カムを入れたり(あ、カムだけ入れても楽しいですよ~)
コンピューターまで手を入れなくちゃいけなくなるでしょうから、
その他ノーマルだとちょーど良いんですね~。
でも、コレにカム入れたい(爆))






それから、
こんなもの↓まで。。。

ん?
ロケット~???


BMCのリアルカーボン エアクリです!

この形状↑が効くんでしょうね~(謎)



んでっ、このCDA
スピダー用というのがラインナップされてませんので
汎用のCDAで
あーでもない、こーでもないと、楽しく取り付けます♪



まずはサクションホース。


私は闇雲に加工するのは苦手なので
あくまでも”純正流用”にこだわります。
そうすれば、
何かのときに元(純正)に戻せるので
極力そういう方向を見出すようにしています。

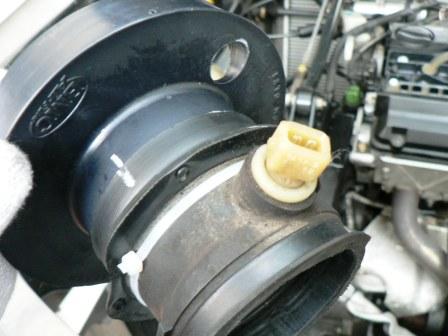

このホースも
純正のエアクリーナーから取り外し、

CDAにつながるところのジョイントを

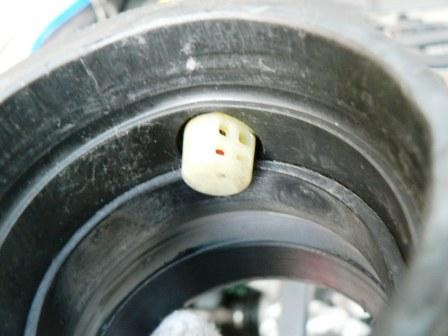

吸気温センサーが干渉するところだけを加工して取り付けます。↓






そしてコレ↓も自信作!


純正では
アイドリングバルブ用の吸入口が別で設けてあるのですが、
コレもCDA自体を加工して
吸入口を確保します。




まずは
穴位置をあわせて
穴をあけ。




大きさの合うゴムパッキンとパイプを用意して
まるで純正のように(笑)取り付け。




出来上がりはこんな感じ↓

ん~、
マンダム!(旧っ!)










その他、
フルアーシングなんかも施工させていただいたので
何がなんだかわからないですが
調子良かったです d(^^*)
